收到一臺華碩X55V筆記本，客戶描述說用電池可以工作正常，但是電池用完后就不行了，用適配器開不了機也充不進電。
拆機一看，網卡部分的電路板有燒黑的痕跡，C殼的鋁膜也被燒爛了。

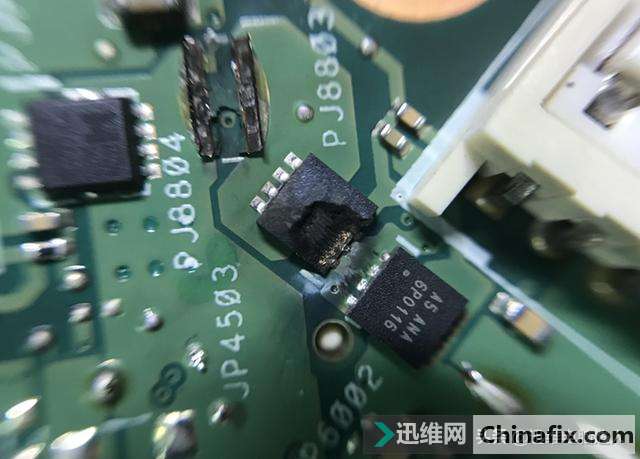

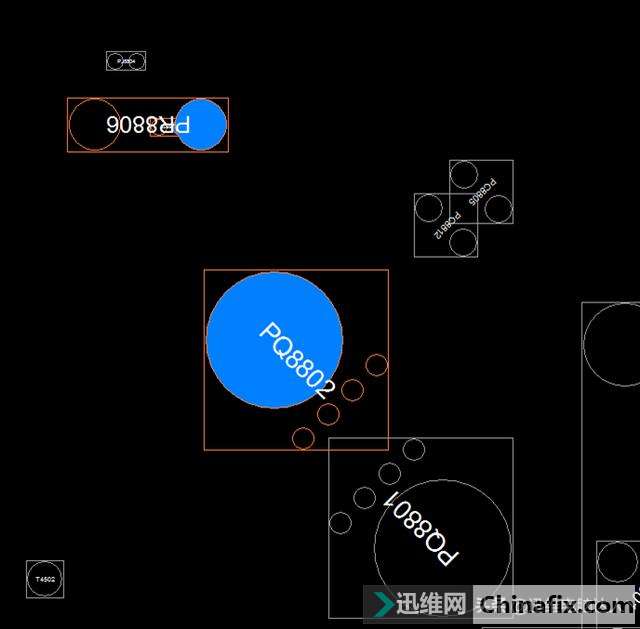

PQ8802 P0903 N-MOS炸裂，緊挨著的PQ8801也是燒的(外觀上看不出)，PR8806 10毫歐檢流電阻炸飛不見了。

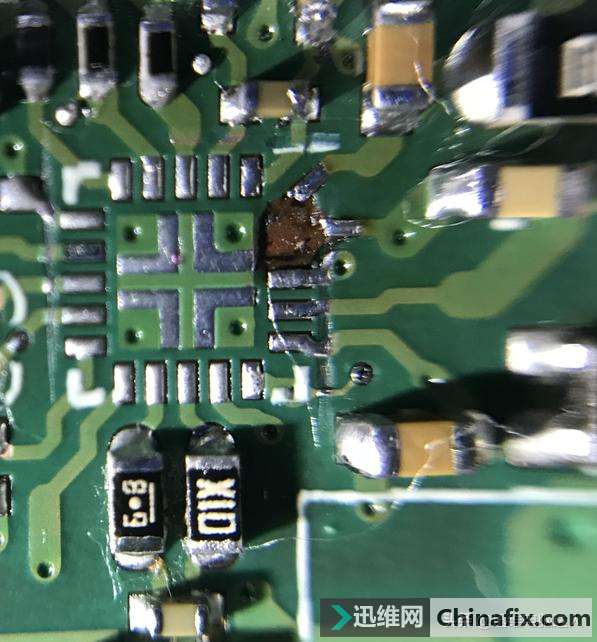

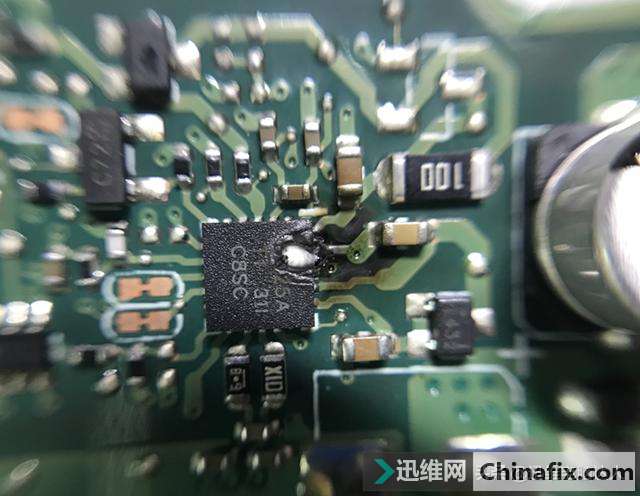

充電芯片BQ25A = BQ24725A也被打壞，18 19 20腳燒糊，PD8802(BAT54C)也被打壞。
維修過程：
如果要按正常換芯片換元件來修，除了BQ25A外，其它元件都好解決。但就是這BQ25A處理不了，因為焊盤壞了，烙鐵較粗不好操作飛線，又沒有修手機的顯微鏡觀察這么細微的焊腳，18腳焊盤清洗后發現是好的，18腳是輸出給電池充電的上管PQ8804的G極；19腳是輸出到PQ8804的S極，也就是相位腳；20腳就更加重要了，是這個芯片的供電腳，這個腳處理不了整個芯片都不工作。
把情況和客戶說了，同意只用適配器不用電池，把電池這部分的功能砍掉，下面著手準備改電路。

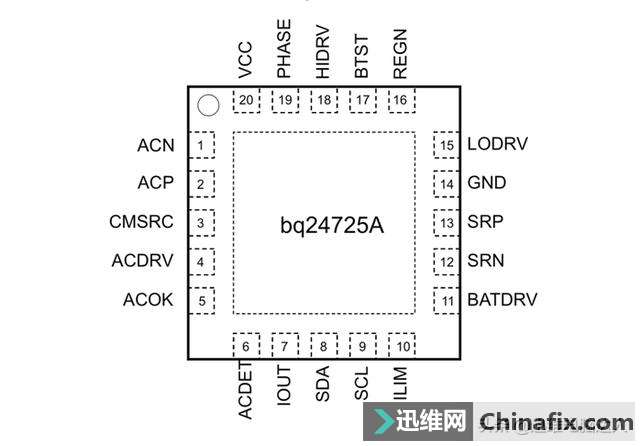

充電芯片BQ25A = BQ24725A的工作原理：
打開鑫智造找到此充電芯片。（私信回復：鑫智造，免費領VIP會員，搶先體驗）
1、給芯片20腳提供一個VIN(電源接口和電池接口兩路選其中一路直接過來的，通過PD8802 BAT54C 再經過一個10歐姆的電阻PR8842，正好這個PD8802 BAT54C也是被打壞的元件之一 )；
2、給6腳分壓得到2.4V-3.1V內的電壓(此電壓作為充電IC檢測適配器)；
3、當20腳得到主供電，6腳得到適配器檢測電壓，16腳應該輸出6.0V的線性電壓；
4、 4腳就輸出24V去開啟隔離保護管(因為隔離保護管G極電壓必須高于導通電壓5V才能完全導通，這就是需要24V的原因)；
5、隔離保護通過去之后待機線性一般3.3V會出來(因為要提供給后續的3.3V上拉電壓)；
6、充電IC這時5腳開漏輸出再由3.3V提供的上拉 5腳ACOK是3.3V發送給EC(告訴EC適配器接入正常)；
7、電池的DAT SMB CLK SMB與充電IC的DAT SMB CLK SMB 并聯到達EC引腳；
8、電池把容量信息與電壓信息等通過SMB總線發給EC；
9、EC檢測到電池相關信息后再通過SMB總線把充電相關指令發送給充電IC 充電IC開始工作。
開始改電路：

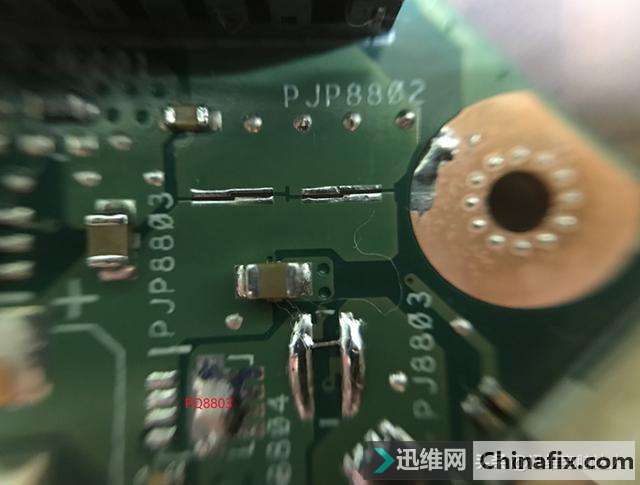

斷開PJP8802 PJP8803，用戶就算不小心裝上電池也不會影響電路；
拆除PQ8803電池隔離管，就是上面這個圖的標志位置；

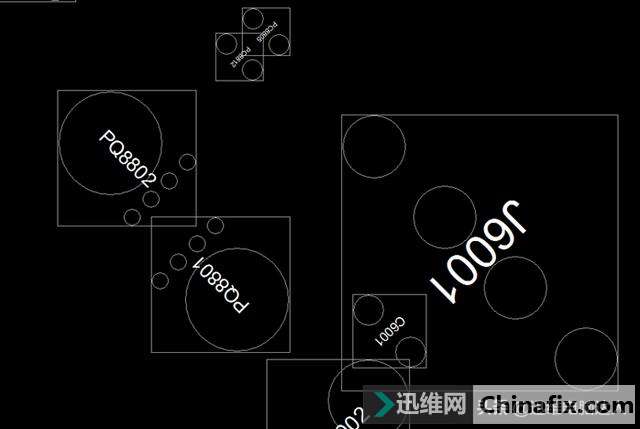

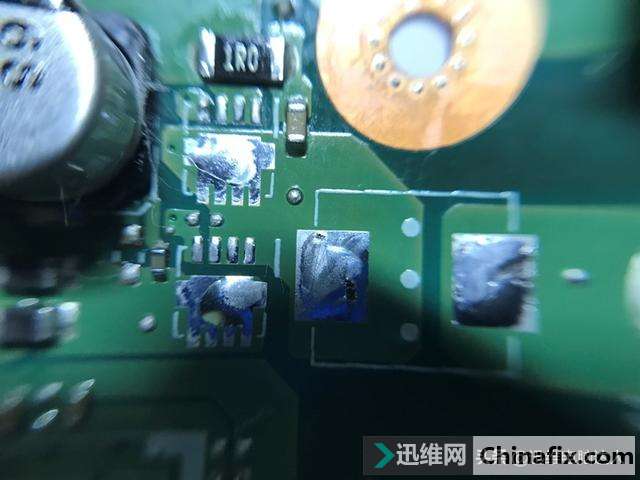

拆除PQ8801 PQ8802 直連處理(D極和S極用導線連起來)；
把炸飛不見了的PR8806 10毫歐檢流電阻用導線直連；
拆除PR8807 10毫歐檢流電阻；

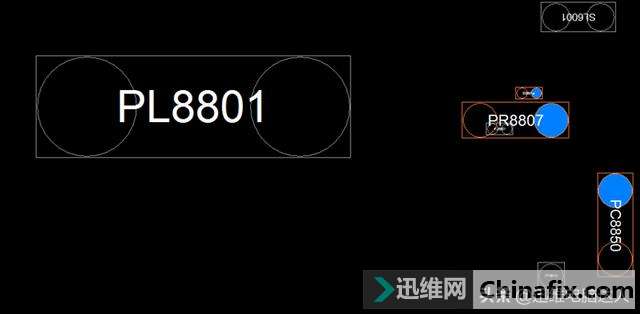

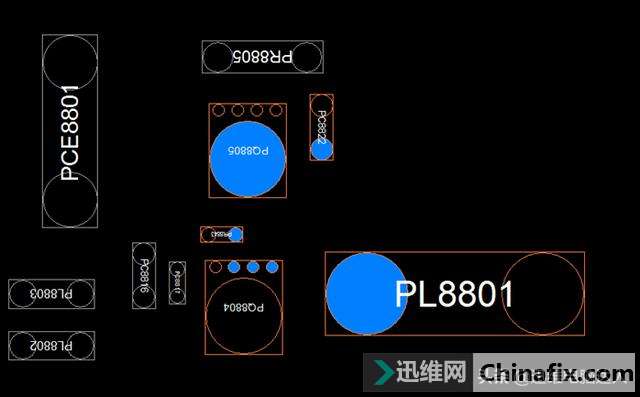

拆除PL8801，上圖的左邊就是；
拆除PQ8804 PQ8805；
拆除BQ25A(在改電路前就已經拆除)；

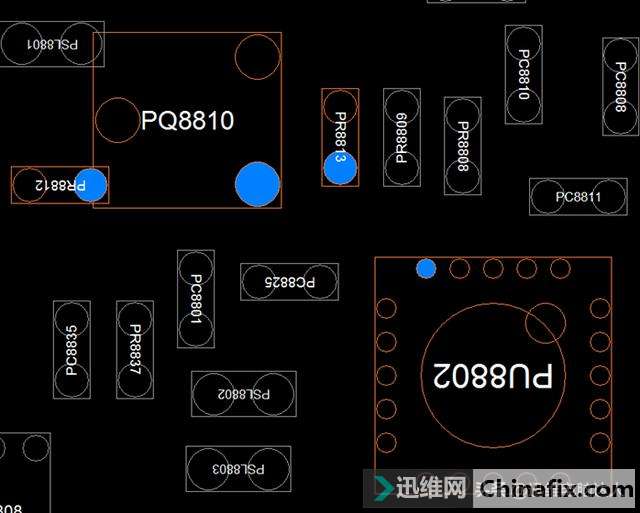

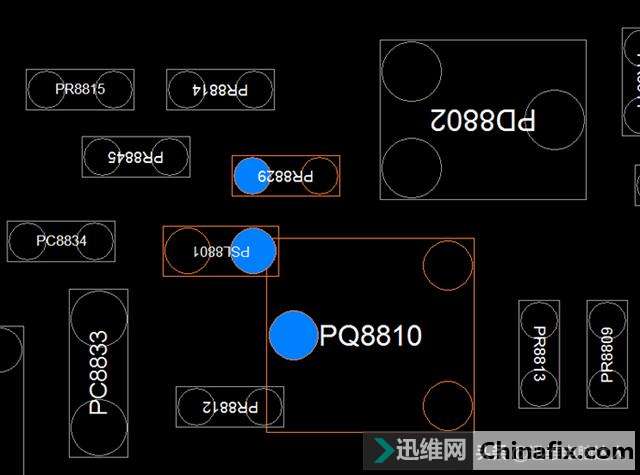

這時插適配器后的待機電流0.002A，不觸發。EC的120腳AC_IN_OC# 3.3V高電平不正常，想辦法拉低，其實也就是要PQ8810的D極為低，S極接的是地，所以只要G極為高電平就可以了。
正好就是BQ25A的5腳。

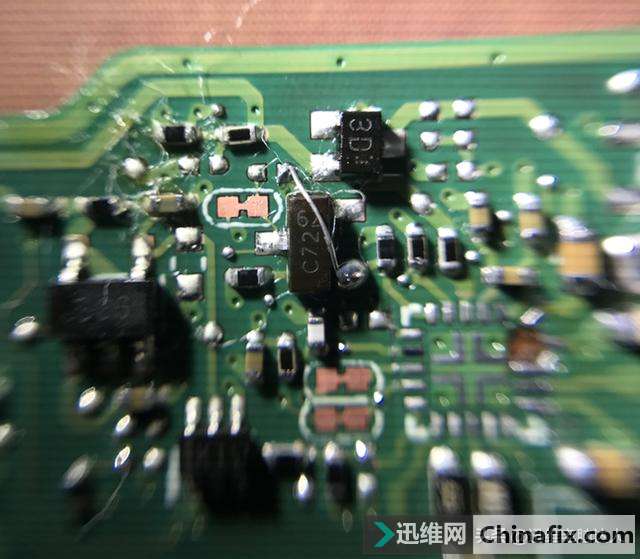

要找個3.3V的電壓給BQ25A的5腳，PR8829的1腳是最近距離的+3VA，取這里的電，待機電流變成了0.003A。
處理完成后，接點測試，觸發完美亮機，維修到此結束！
|
