南橋是電腦里重要的零部件，南橋芯片主要是負責I/O接口等一些外設接口的控制、IDE設備的控制及附加功能等等。那么南橋發生故障，怎么判斷南橋好壞呢？

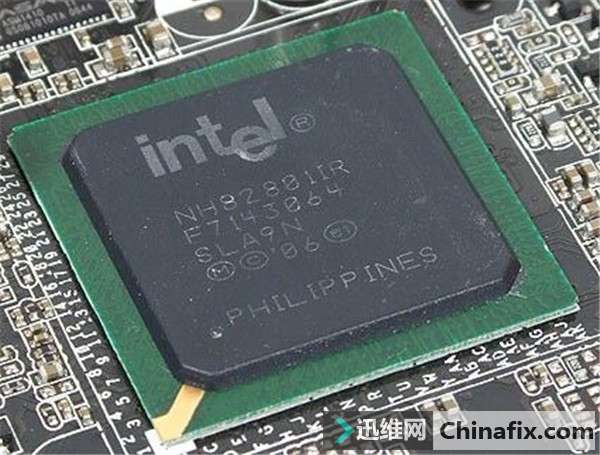

怎么判斷南橋好壞？ 圖
一、通過測PCI槽、AGP槽對地打阻值可判定南北橋有無損壞
1、PCI槽中所有的AD復合線對地打阻值都為300～800之間數值，說明南橋好；若由無窮大，說明南橋虛焊；若有3根或3根以上導通，說明南橋壞
2、AGP槽對地所有AD復合線對地打阻值都為300～800之間數值，說明北橋好；若由無窮大，說明北橋虛焊；若有3根或3根以上導通，說明北橋壞
3、內存槽，通過對數據線進行打阻值判斷，都為300～800之間數值，說明北橋好；若由無窮大，說明北橋虛焊；若有3根或3根以上導通，說明北橋壞。
二、對主供電部分輸出電感一端或Q1場管的S極、Q2場管的D極打阻值，在不插CPU或假負載的情況下，即判斷北橋好壞
1、在40左右數值為正常
2、在20～30左右為北橋有輕微損壞
3、在10以下說明北橋損壞
三、對于IDE口、USB口打阻值來判斷南橋是否有損壞
1、IDE口，打2～9針、11～19針、21～29針、37～39針，對地阻值有600左右且相差不大的數值為南橋正常；有無窮大或1000以上的數值為南橋虛焊或IDE口到NQ之間的小電阻燒斷；如阻值明顯偏小為南橋損壞
2、USB口，打兩個USB口的2、3針共4根針的阻值，如有500左右的數值說明南橋正常；如有無窮大說明南橋虛焊或它們到南橋之間的小電阻損壞；如有阻值明顯偏小說明南橋損壞。
IO要直接判斷好壞有些困難.不同的IO引腳定義不同,判斷方法也不盡相同
我就拿W83627HF為例說一下吧!
61#?? +5Vsb待命電壓
70#?? +3.3V待機電壓
72#?? +5V待機電壓，觸發后為低電平
74# ,76# 電池電壓輸入（+3V）
12#, 48#, 77#,97#，114#?? +5Vcc(核心電壓)
28#?? +3.3Vcc（核心電壓)
以上任何一腳對地短路一般可以判斷IO壞
31# -37#打印機管理
58# ，59#，60#，62#，63#，65#，66# 鼠標鍵盤管理
打以上二極體值如果不相等一般可以判斷IO壞
以上說的只是一般情況下!況且要打那么多針腳的值很麻煩
要準確判斷是否IO壞,只有用替換法了。
怎么判斷南橋好壞？ 圖
怎么判斷南橋好壞？快速判斷南橋好壞
一，PCI a14腳對地阻值小于80。
二，南橋周圍電容對地短路。.
三，USB數據線對地短路。
四，待機時，南橋溫度高。&
五，COMS跳線中間腳對地短路。
六，1117中間腳對地短路。
南北橋好壞的判斷有好幾種方法,介紹以下幾中常用的方法:
1.供電.量南橋附近的供電芯片,如1117是否有短路現象
2.信號.測usb口信號的對地阻值,如過為零,南橋壞.
|
