我們使用網線鉗的剝皮功能剝掉網線的外皮，會看到彩色與白色互相纏繞的八根金屬線。橙、綠、藍、棕四個色系，與他們相互纏繞的分別是白橙、白綠、白藍、白棕，有的稍微有點橙色，有的只是白色，如果是純色，千萬要注意，不要將四個白色搞混了。我們分別將他們的纏繞去掉，注意擺放的順序是：橙綠藍棕，白在前，藍綠互換。也就是說最終的結果是：白橙、橙、白綠、藍、白藍、綠、白棕、棕(適合電腦與路由器、撥號貓、交換機)。
擺好位置之后將網線擺平捋直，使用切線刀將其切齊，切線刀通常的網線鉗都有，一定要確保切的整齊，然后平放入水晶頭，使勁兒往前頂，當從水晶頭的前放都看到線整齊的排列之后，使用網線鉗子的水晶頭壓制模塊將其擠壓。
這種網線制作的順序是通用的B類網線制作方法。
如果是A類網線制作順序是橙綠互換，變成：白綠、綠、白橙、藍、白藍、橙、白棕、棕
直連線是網線兩端的水晶頭都是A或者B，如果是交叉線則一頭是A一頭是B。
直連線(適合電腦與路由器、撥號貓、交換機)
兩頭都是 白橙、橙、白綠、藍、白藍、綠、白棕、棕
交叉連接一頭568A一頭568B （適用于電腦與電腦）
568A標準：綠白，綠，橙白，藍，藍白，橙，棕白，棕
568B標準：橙白，橙，綠白，藍，藍白，綠，棕白，棕 (一般用這個)
我們常見的以下情況需要直連線，如：計算機和交換機互連，交換機與路由器互連。如果是計算機和計算互連則需要交叉線。
當然了，這些網線制作方法也都不一定每個人都在使用。因為很多網絡設計者通常并沒有嚴格遵守這個規則，不過如果不遵守這個規則，網線的抗干擾性能和抗衰減性能就很差。還是建議設計者嚴格按照這個順序，這樣可以保證網絡的最佳運行狀態。所以，如果我們?nèi)ゾS修網絡的話，一定要好好的看一下原來的舊水晶頭按照什么方式來制作的，我們按照它的順序做就是了，因為我們只是制作一個水晶頭，所以要“入鄉隨俗”，否則，就必須兩頭開刀，都重新按照標準制作一遍。另外網線的長度最好不要大于100米，因為越長型號衰減越厲害。
給大家一點網線制作的小小提示：因為在建房的時候往往會造成不小心拉網線而把其中的某一根或者幾根拉斷，所以那些不夠標準的制作方法可以幫我們的忙。如果我們通過多次的測試發現網線的某一根或者幾根是斷的，就可以進行互換，比方說如果白橙和橙是斷的，怎么做都不通，而其他是通的，我們可以將白藍、藍或者白棕和棕將其替換。但是要注意，一定要兩頭都一樣，即都不按標準的來。通常只要順序里的1、2、3、6是通的就可以了，數字是A、B或者非標準模式的替換規則中的網線順序。我們曾經使用使用一根網線，既上網有安裝了一部電話。
今天在測試一個網線的時候非常麻煩1號線怎么做都通，毫了我一個多小時層層排查沒一關，實在沒辦法，只好用替代原則。使用白棕和棕替換白橙、橙。
網線制作的互連方法：
PC PC 交叉線
PC HUB 直連線
HUB普通口 HUB普通口 交叉線
HUB普通口 HUB級聯口 直連線
PC 路由器 交叉線
路由器 路由器 交叉線
PC 交換機 直連線
路由器 交換機 直連線
交換機普通口 交換機uplink口 直連線
交換機普通口 交換機普通口 交叉線
交換機uplink口 交換機uplink口 交叉線
網線接法|水晶頭接法&網線線序及設備間連接(附圖)。
局域網就是將單獨的微機或終端，利用網絡相互連接起來，遵循一定的協議，進行信息交換，實現資源共享。
網線常用的有：-------雙絞線、同軸電纜、光纖等。-------
雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）。
從性價比和可維護性出發，大多數局域網使用非屏蔽雙絞線（UTP-Unshielded Twisted pair） 作為布線的傳輸介質來組網。
UTP網線由一定長度的雙絞線和RJ45水晶頭組成。
雙絞線由8根不同顏色的線分成4對絞合在一起，成對扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響。
在EIA／TIA－568標準中，將雙絞線按電氣特性區分為：三類、四類、五類線。
網絡中最常用的是三類線和五類線，目前已有六類以上的。
做好的網線要將RJ45水晶頭接入網卡或HUB等網絡設備的RJ45插座內。相應地RJ45插頭座也區分為三類或五類電氣特性。
RJ45水晶頭由金屬片和塑料構成，制作網線所需要的RJ一45水晶接頭前端有8個凹僧，簡稱“SE”（Position，位置）。
凹槽內的金屬觸點共有 8個，簡稱“8C”（ Contact，觸點），因此業界對此有“8P8C”的別稱。
特別需要注意的是RJ45水晶頭引腳序號，當金屬片面對我們的時候從左至右引腳序號是1～8，序號對于網絡連線菲常重要，不能搞錯。
EIA／TIA的布線標準中規定了兩種雙絞線的線序568A與568B。
568A標準：
綠白——1，綠——2，橙白——3，藍——4，藍白——5，橙——6，棕白——7，棕——8
568B標準：

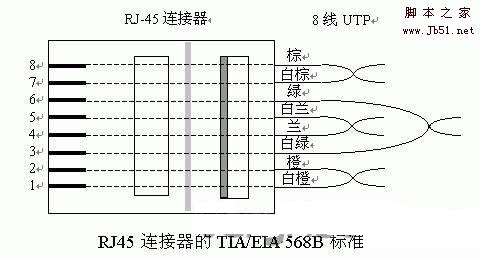

橙白——1，橙——2，綠白——3，藍——4，藍白——5， 綠——6，棕白——7，棕——8
注："橙白"是指淺橙色，或者白線上有橙色的色點或色條的線纜，綠白、棕白、藍白亦同
雙絞線的順序與RJ45頭的引腳序號要—一對應。
為了保持最佳的兼容性，普遍采用EIA／TIA 568B標準來制作網線。
注意：在整個網絡布線中應該只采用一種網線標準。如果標準不統一，幾個人共同工作時準會亂套；更嚴重的是施工過程中一旦出現線纜差錯，在成捆的線纜中是很難查找和剔除的。筆者強烈建議統一采用568B標準。
事實上10M以太網的網線只使用 1、2、3、6編號的芯線傳遞數據，即1、2用于發送，3、6用于接收，按顏色來說：橙白、橙兩條用于發送；綠白、綠兩條用于接收；4、5，7、8是雙向線。
100M和1000M網卡需要使用四對線，即8根芯線全部用于傳遞數據。由于10M網卡能夠使用按 100M方式制作的網線；而且雙絞線又提供有四對線，所以日常生活中不再區分，10M網卡一般也按 100M方式制作網線。
另外，根據網線兩端連接網絡設備的不同，網線又分為直通線（平行線）和交叉線兩種。
直通線（平行線）就是按前面介紹的568A標準或568B標準制作的網線。而交叉線的線序在直通線的基礎上做了一點改變：就是在線纜的一端把1和3對調，2和6對調。即交叉線的一端保持原樣（直通線序）不變，在另一端把1和3對調，2和6對調。
交叉線兩端的線序如下：
一端(不變) 另一端(對調兩根)
橙白１３綠白
橙�。玻毒G
綠白３１橙白
藍�。矗此{
藍白５５藍白
綠 ６２橙
棕白７７棕白
棕�。福缸�
即--------
直通線：兩頭都按T568B線序標準連接。
交叉線：一頭按T568A線序連接，一頭按T568B線序連接。
直通線用于連接:
1.主機和switch/hub;
2.router和switch/hub
交叉線用于連接:
1.switch和switch;
2.主機和主機;
3.hub和hub;
4.hub和switch;
5.主機和router直連
在實踐中，一般可以這么理解：
1、同種類型設備之間使用交叉線連接，不同類型設備之間使用直通線連接；
2、路由器和PC屬于DTE類型設備，交換機和HUB屬于DCE類型設備；
3、RJ45網絡接頭做法一般有568A和568B兩種標準做法，按同一標準即直通線，不同標準即交叉線。
不管如何接線，最后完成后用RJ-45測線儀測試時，8個指示燈都應依次閃爍。
~~~~~~~~~~~~~~~~~~
設備之間的連接方法
1． 網卡與網卡
10M、100M網卡之間直接連接時，可以不用Hub，應采用交叉線接法。
2．網卡與光收發模塊
將網卡裝在計算機上，做好設置；給收發器接上電源，嚴格按照說明書的要求操作；用雙絞線把計算機和收發器連接起來，雙絞線應為交叉線接法；用光跳線把兩個收發器連接起來，如收發器為單模，跳線也應用單模的。光跳線連接時，一端接RX，另一端接TX，如此交叉連接。不過現在很多光模塊都有調控功能，交叉線和直通線都可以用。光纖收發器基本網絡連接圖如圖2所示。
3．光收發模塊與交換機
用雙絞線把計算機和收發器連接起來，雙絞線為直通線接法。
4．網卡與交換機
雙絞線為直通線接法。
5．集線器與集線器（交換機與交換機）
兩臺集線器（或交換機）通過雙絞線級聯，雙絞線接頭中線對的分布與連接網卡和集線器時有所不同，必須要用交叉線。這種情況適用于那些沒有標明專用級聯端口的集線器之間的連接，而許多集線器為了方便用戶，提供了一個專門用來串接到另一臺集線器的端口，在對此類集線器進行級聯時，雙絞線均應為直通線接法。
用戶如何判斷自己的集線器（或交換機）是否需要交叉線連接呢？主要方法有以下幾種：
★ 查看說明書
如果該集線器在級聯時需要交叉線連接，一般會在設備說明書中進行說明。
★ 查看連接端口
如果該集線器在級聯時不需要交叉線，大多數情況下都會提供一至兩個專用的互連端口，并有相應標注，如“Uplink”、“MDI”、“Out to Hub”，表示使用直通線連接。
★ 實測
這是最管用的一種方法�？梢韵戎谱鲀蓷l用于測試的雙絞線，其中一條是直通線，另一條是交叉線。之后，用其中的一條連接兩個集線器，這時注意觀察連接端口對應的指示燈，如果指示燈亮表示連接正常，否則換另一條雙絞線進行測試。
6． 交換機與集線器之間
交換機與集線器之間也可通過級聯的方式進行連接。級聯通常是解決不同品牌的交換機之間以及交換機與集線器之間連接的有效手段。
對于擴充端口的數量還有另一種方式是堆疊。堆疊是擴展端口最快捷、最便利的方式，但不是所有的交換機都支持堆疊。堆疊通常需要使用專用的堆疊電纜，還需要專門的堆疊模塊。另外，同一組堆疊交換機必須是同一品牌，并且在物理連接完畢之后，還要對交換機進行設置，才能正常運行。對于堆疊的接法，這里不再深究，有興趣的讀者可進一步查閱相關資料。
-----------------------------
網線接法另附圖版。
圖1...
圖2...
T568A 線序的適用范圍
這種接法用于網絡設備需要交叉互連的場合，所謂交叉是指網線的一端和另一端與 RJ45 網線插頭的接法不同，一端按 T568A 線序接（圖1），另一端按 T568B 線序接（圖2），即有幾根網線在另一端是先做了交叉才接到 RJ45 插頭上去的，適用的連接場合有：
1. 電 腦←—→電 腦，稱對等網連接，即兩臺電腦之間只通過一條網線連接就可以互相傳遞數據；
2. 集線器←—→集線器；
3. 交換機←—→交換機。
T568A 線序的接法
如圖1 所示，RJ45 型網線插頭各腳與網線顏色標志的對應關系是：
插頭腳號 網線顏色
1 ———— 綠白
2 ———— 綠
3 ———— 橙白
4 ———— 藍
5 ———— 藍白
6 ———— 橙
7 ———— 棕白
8 ———— 棕
T568B 線序的適用范圍
一、直連線互連
網線的兩端均按 T568B 接
1. 電 腦←—→ADSL 貓
2. ADSL貓←—→ADSL 路由器的 WAN 口
3. 電 腦←—→ADSL 路由器的 LAN 口
4. 電 腦←—→集線器或交換機
二、交叉互連
網線的一端按 T568B 接，另一端按 T568A 接
1. 電 腦←—→電 腦，即對等網連接
2. 集線器←—→集線器
3. 交換機←—→交換機
T568B 線序的接法

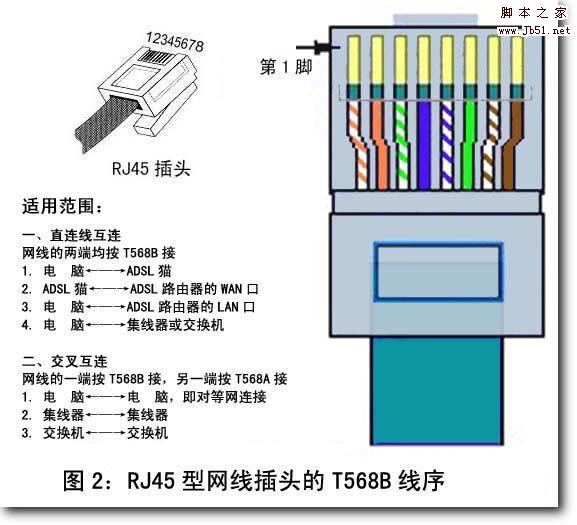

如圖2 所示，RJ45 型網線插頭各腳與網線顏色標志的對應關系是：
插頭腳號 網線顏色
1 ———— 橙白
2 ———— 橙
3 ———— 綠白
4 ———— 藍
5 ———— 藍白
6 ———— 綠
7 ———— 棕白
8 ———— 棕
兩臺電腦通過網線直接連接（即對等網）的有關設置
上面已經提到兩臺電腦之間通過網線進行連接時，rj45 型網線插頭與網線的接法是：一端按 t568a 線序接，一端按 t568b 線序接，然后網線經 rj45 插頭播入要連接電腦的網線插口中，這就完成了兩臺電腦間的物理連接。但是這時兩臺電腦間不一定馬上就能進行數據傳送，還必須進行相關的設置：
1. 指定每臺電腦的 ip 地址：
可以選擇 192.168.0.1 ——— 192.168.0.254 之間任何值作為這兩臺電腦的 ip 地址，注意 ip 地址不要重復使用。
2. 設置每臺電腦的子網掩碼為： 255.255.255.0
3. 設置每臺電腦的網關一樣：
例如，如果第一臺電腦的 ip 地址是 192.168.0.1，第二臺電腦的 ip 地址是 192.168.0.2，則第一臺電腦和第二臺電腦的網關都應該是 192.168.0.1 或都是 192.168.0.2，或者網關取192.168.0.1 ——— 192.168.0.254 之間任何值，例如兩臺機子的網關都取192.168.0.100。
4. 設置要訪問電腦的硬盤為共享：設置共享的方法與局域網中的操作相同�！�
完成了上面 1. —— 4. 項的設置后，在電腦的“網上鄰居”中就可以看到互相連接的電腦了，接下來就可以像局域網那樣用“復制－粘貼”互相傳送數據了
|
